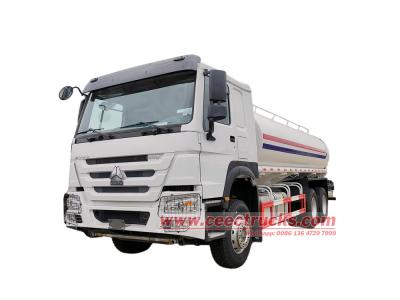

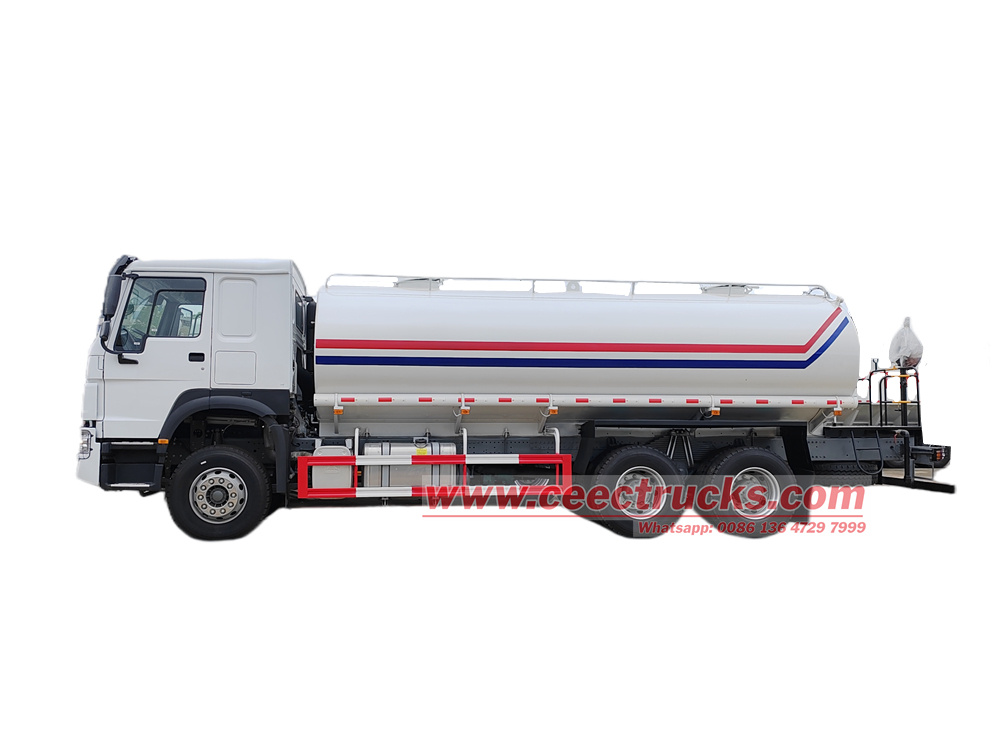

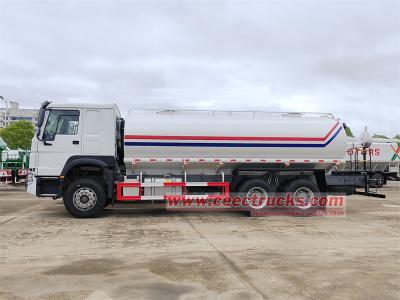

Le camion-citerne Howo de 20 m³ utilise un châssis Sinotruk Howo HW76 6x4 à empattement de 4 600 + 1 350 mm. Il est équipé d'un moteur Weichai WP10.340E22 de 340 ch et d'une boîte de vitesses HW19710 à 10 rapports. La superstructure comprend une cuve à eau en acier au carbone de 20 m³ de forme arquée, équipée de dispositifs de pulvérisation avant, latérale arrière et d'un canon à eau arrière. Il est doté d'une pompe à eau centrifuge Weilong 80QZB(F) 60/90N(S) d'un débit de 60 m³/h et d'une hauteur de refoulement de 90 m. Parmi les autres caractéristiques, on trouve des conduites d'entrée et de sortie de la pompe, une échelle d'accès à la plateforme arrière, des garde-corps, une passerelle antidérapante et un garde-corps sur le dessus de la cuve, ainsi que deux regards d'homme.
Capacité de travail:
20cbmDimensions ( mm ):
9850x2500x3150mmEmpattement ( mm ):
4600+1350mmPuissance du moteur:
340HP/ 250kWType de moteur:
WEICHAI WP10.340E22Transmission par essieu:
6x4boîte de vitesses:
Sinotruk HW19710 10-speed,manualRemarques:
Payload capacity can be customizedArroseur à eau WP10 340 HOWO pour camion à 10 roues
Le Arroseur à eau WP10 340 HOWO pour camion à 10 roues Cet équipement essentiel pour l'assainissement municipal et l'entretien des infrastructures est doté d'une grande cuve de 20 m³ et d'un système de triple pulvérisation comprenant un rinçage avant, une pulvérisation arrière et un canon à eau, répondant ainsi aux besoins de diverses applications telles que le nettoyage des routes et l'irrigation des espaces verts. Alimenté par une pompe centrifuge Weilong 60/90, il offre un débit et une hauteur de refoulement importants, et sa conception à double flux permet une alimentation en eau autonome. Une échelle est située à l'arrière, et le dessus de la cuve est équipé d'une passerelle antidérapante et de garde-corps, garantissant sécurité et facilité d'entretien.
Paramètres du produit :
| Nom du produit |
Camion-citerne HOWO 6X4 20 m³ |
|
|
Dimensions, poids et capacités des véhicules |
Marque du châssis |
HOWO HW76 |
|
Dimensions hors tout (L*l*H) |
9850 x 2500 x 3150 mm |
|
|
Empattement |
4600+1350 mm |
|
|
Poids à vide |
11250 kg |
|
|
Poids brut |
25 000 kg |
|
|
Chargement des essieux |
7000/18000 (2 essieux) kg |
|
|
Vitesse maximale |
82 km/h |
|
|
Châssis |
Mode de conduite |
6x4 |
|
Type de cabine |
Cabine HOWO HW76, une rangée et demie, climatisation |
|
|
Pilotage |
LHD |
|
|
Pneus |
10+1 |
|
|
Spécifications des pneus |
12.00R20 |
|
|
boîte de vitesses |
HW19710 Boîte de vitesses manuelle à 10 rapports |
|
|
Réservoir à carburant |
300 L |
|
|
Moteur |
Modèle de moteur |
WEICHAI WP10.340E22 |
|
Type de carburant et de moteur |
Moteur 6 cylindres en ligne, refroidi par eau, quatre temps, avec freinage par soupape d'échappement, injection directe, turbocompressé et refroidi par échangeur. |
|
|
puissance en chevaux |
340 CV/ 250 kW |
|
|
Déplacement |
9,726 L |
|
|
Couple maximal |
1250 N·m |
|
|
vitesse nominale |
2200 tr/min |
|
|
vitesse de couple maximale |
1400-1600 tr/min |
|
|
Norme d'émission |
Euro 2 |
|
|
Autres configurations standard |
1 |
Système de direction assistée |
|
2 |
Climatisation |
|
|
3 |
ABS, freins à coupure d'air automatiques |
|
|
4 |
Marquage rétroréfléchissant |
|
|
5 |
Verrou central |
|
|
6 |
lève-vitre électrique |
|
|
7 |
USB, radio |
|
|
8 |
Pare-chocs élargi |
|
|
Paramètres de pointe |
Volume du réservoir d'eau |
20 000 litres |
|
Matériel de citerne |
Acier au carbone, épaisseur du réservoir : 5 mm. |
|
|
Système de chargement |
Chargement par le haut |
|
|
Matière corporelle |
Acier au carbone haute performance résistant à l'usure avec peinture anticorrosion, acier inoxydable SS304 en option |
|
|
Compartiment |
4 avec déflecteurs anti-vagues internes |
|
|
Regard |
4, Normes européennes |
|
|
Pulvérisation |
De t et re pulvérisation d'ar ajutage , eau arrière canon |
|
|
La forme du pistolet pulvérisateur est réglable : forte pluie, pluie modérée, bruine ou brume. |
||
|
largeur d'arrosage |
≥14 m |
|
|
largeur du jet du canon à eau |
≥ 28 m |
|
|
Équipement |

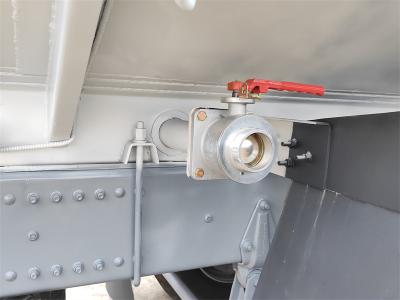

Échelle, boîte à outils, rangement latéral pour tuyaux, Valve d'entrée et de sortie de la pompe |
|
|
Vanne artésienne, filtre, vanne de distribution, tête d'arrosage, avec fonction d'auto-aspiration et de refoulement |
||
|
pompe à eau |
Modèle |
Pompe centrifuge WEILONG 80QZB(F) 60/90N(S) |
|
débit |
60 m³/h |
|
|
Ascenseur |
90 m |
|
|
Tête |
6,5 m |
|
|
vitesse d'entrée |
1 180 r/min |
|
|
Performance d'auto-amorçage |
1. 0 min/5m |
|
|
Puissance équipée |
22 0,5 kW |
|
Détails du produit :
Configuration du châssis

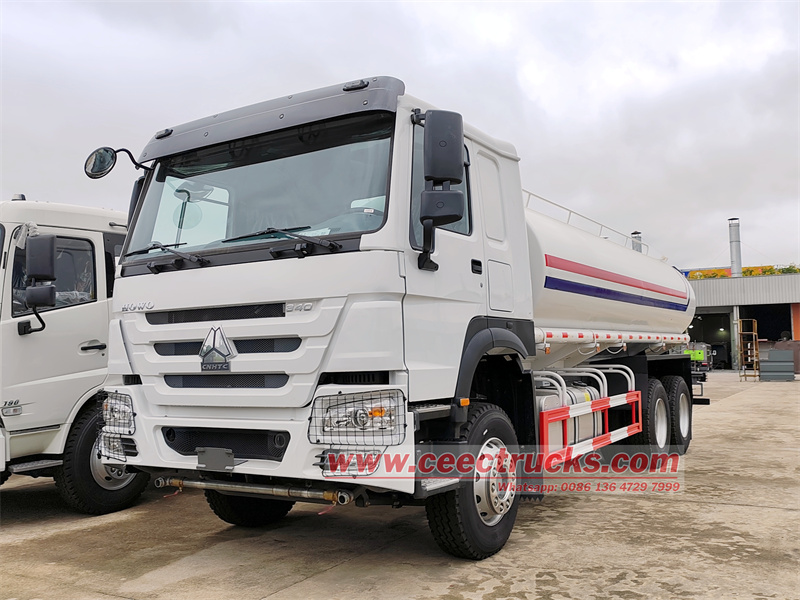

1. Châssis HW76 6X4
o Utilise la série Sinotruk Howo HW76 un châssis dédié, une configuration de transmission 6×4 et un empattement long de 4600+1350 mm pour améliorer la stabilité de conduite.
o Cadre haute résistance : Structure à poutres longitudinales à double couche, forte capacité de charge, excellente résistance à la torsion, garantissant l'absence de déformation du corps sous pleine charge.
2. Groupe motopropulseur
o Moteur Weichai WP10.340E22 : Cylindrée de 9,726 L, puissance maximale de 340 ch (250 kW), couple maximal de 1250 N·m, les caractéristiques de couple élevé à bas régime répondent aux besoins des scénarios à forte charge tels que la montée et le démarrage.
o Transmission HW19710 à 10 vitesses : Boîte de vitesses manuelle à 10 rapports avec un premier rapport long et un dernier rapport court, assurant un équilibre entre les montées à basse vitesse et la conduite à grande vitesse, et offrant une excellente douceur de passage des vitesses.
Conception de la superstructure :

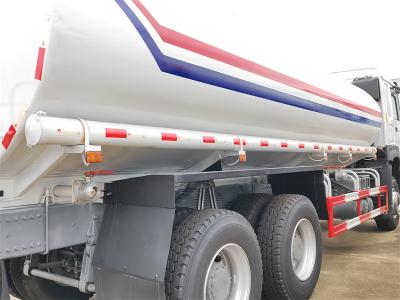

1. Réservoir d'eau en acier au carbone de 20 mètres cubes
o Volume et structure : Volume utile de 20 mètres cubes ; la conception elliptique du réservoir réduit la résistance à l'écoulement de l'eau et améliore l'efficacité de la vidange ; le corps du réservoir est fabriqué en acier au carbone Q235B de 4 mm d'épaisseur, sablé et traité antirouille, puis recouvert d'une peinture antirouille pour une longue durée de vie.
o Conception du déflecteur : Plusieurs chicanes sont intégrées au réservoir afin de limiter les éclaboussures d'eau et d'améliorer la stabilité du véhicule.
o Regards d'égout et entretien : Deux trous d'homme de Φ500 mm sont situés sur le dessus du réservoir, équipés de soupapes de ventilation pour faciliter l'inspection et le nettoyage ; une vanne de vidange est située à l'arrière du réservoir pour une évacuation rapide des eaux résiduelles.
2. Système d'arrosage automatique

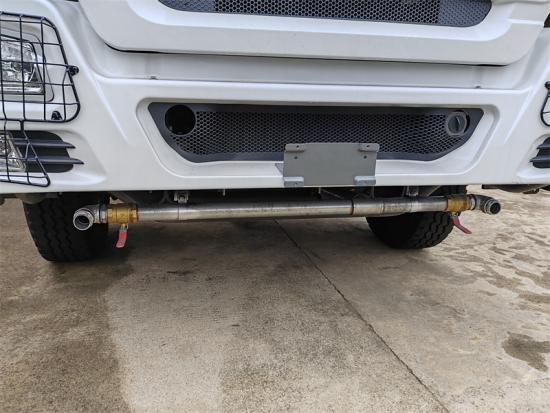

o Dispositif de chasse d'eau avant : Installé à l'avant du véhicule, utilisé pour laver la poussière et la boue de la route, avec une largeur de couverture ≥14 mètres et un angle de pulvérisation réglable.

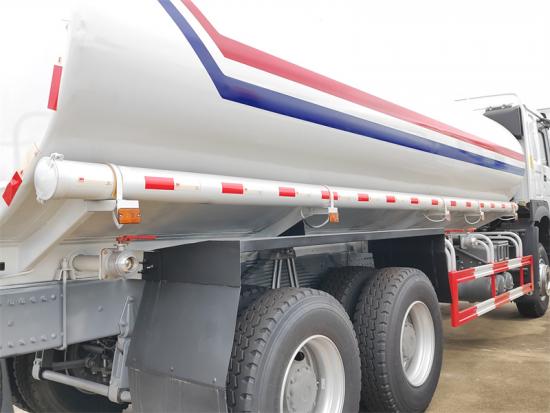

o Dispositif d'arrosage arrière : Disposés symétriquement des deux côtés, avec un espacement raisonnable des buses, adaptés au refroidissement au sol et à la suppression des poussières.

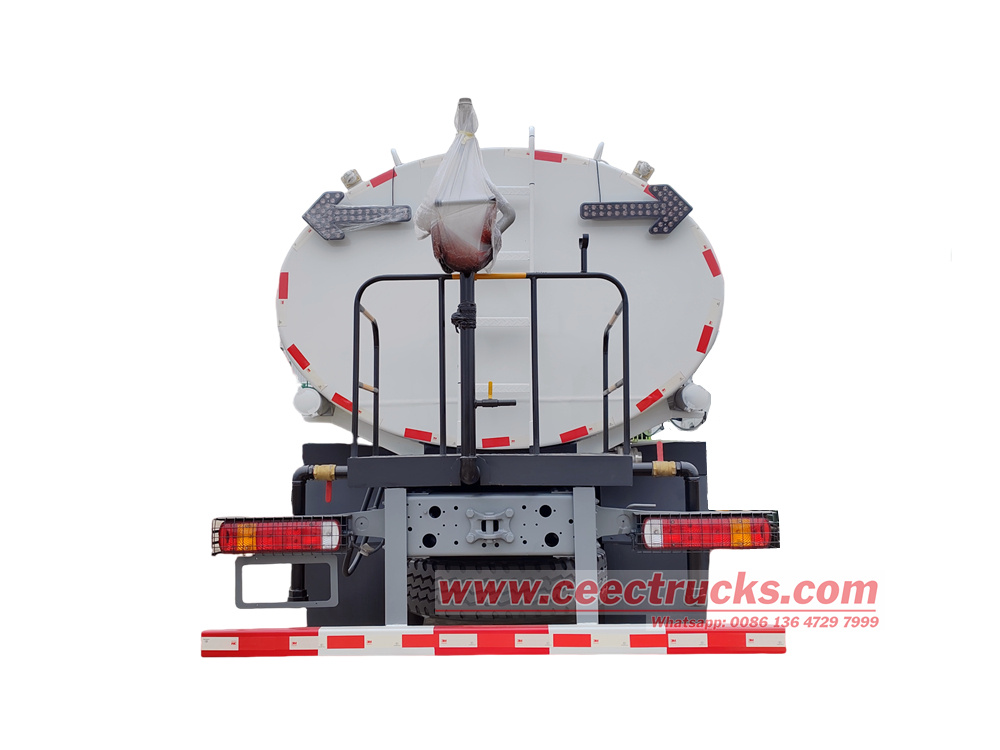

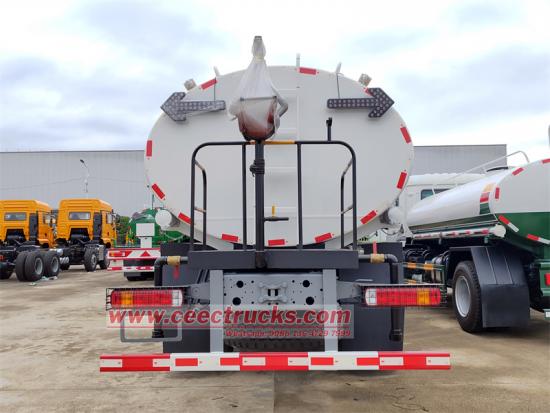

o Canon à eau arrière : Canon à eau haute pression longue portée d'une portée ≥ 28 mètres. Il peut être réglé en modes courant continu et brumisateur pour la lutte contre les incendies d'urgence ou le nettoyage à longue distance.
3. Pompe à eau principale : Équipé d'une pompe à eau centrifuge Weilong 80QZB(F) 60/90N(S) spécialement conçue pour les camions d'arrosage.
o Débit : 60 m³/h, rendement de pompage et d'arrosage élevé.
o Tête : 90 m, assurant une pression et une portée d'alimentation en eau suffisantes.
o Fonction : Compatible avec les opérations de pompage-vidange ; elle peut s'auto-amorcer à partir de rivières, d'étangs et d'autres sources d'eau, ou puiser l'eau à partir de sources sous pression telles que les bornes d'incendie, offrant ainsi une grande flexibilité d'utilisation.
4. Système de tuyauterie
o Canalisation principale : Tuyau en acier inoxydable DN80 mm, résistant à la haute pression et à la corrosion, réduisant la résistance à l'écoulement de l'eau.

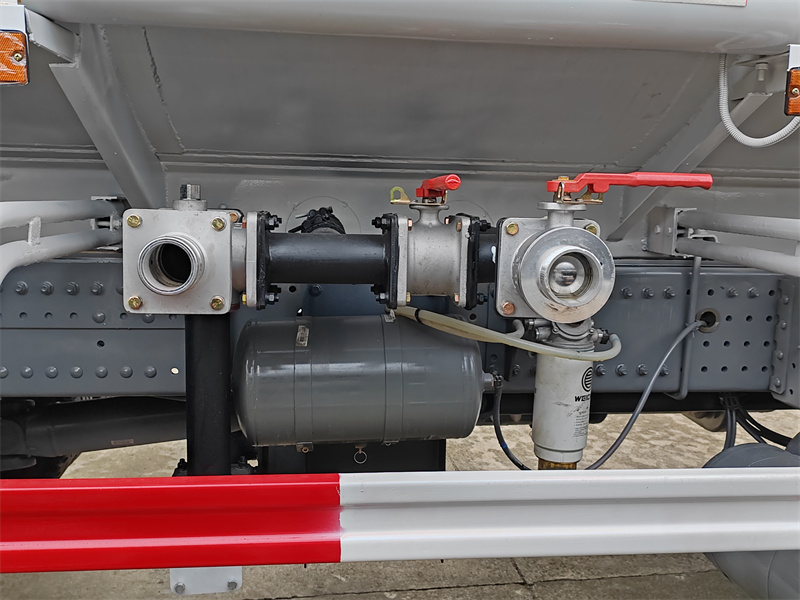

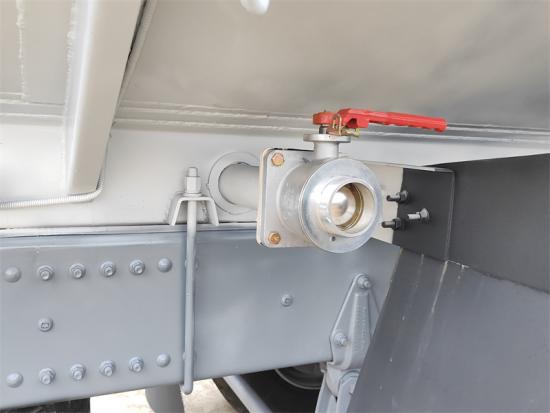

o Ensemble de vanne de régulation : Combinaison de vannes de commande pneumatiques et de vannes à bille manuelles, permettant la mise en marche/arrêt indépendante des fonctions de rinçage avant, de pulvérisation arrière et de canon à eau, facilitant ainsi une utilisation pratique.
o Dispositif de filtration : Un filtre grossier est installé avant la pompe, et un filtre fin est installé après la pompe afin d'empêcher les impuretés d'obstruer les buses et d'assurer un fonctionnement stable du système.

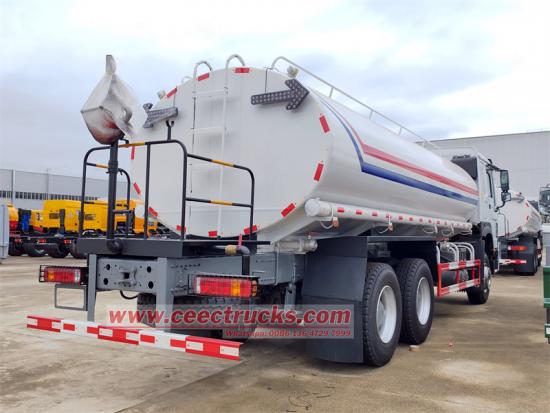

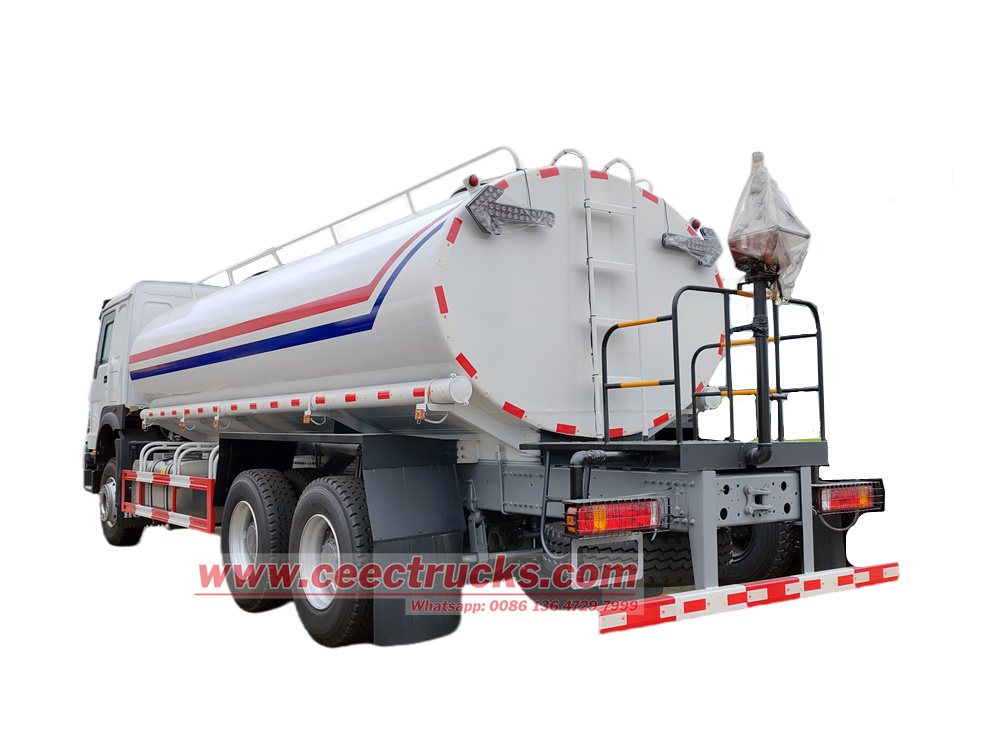

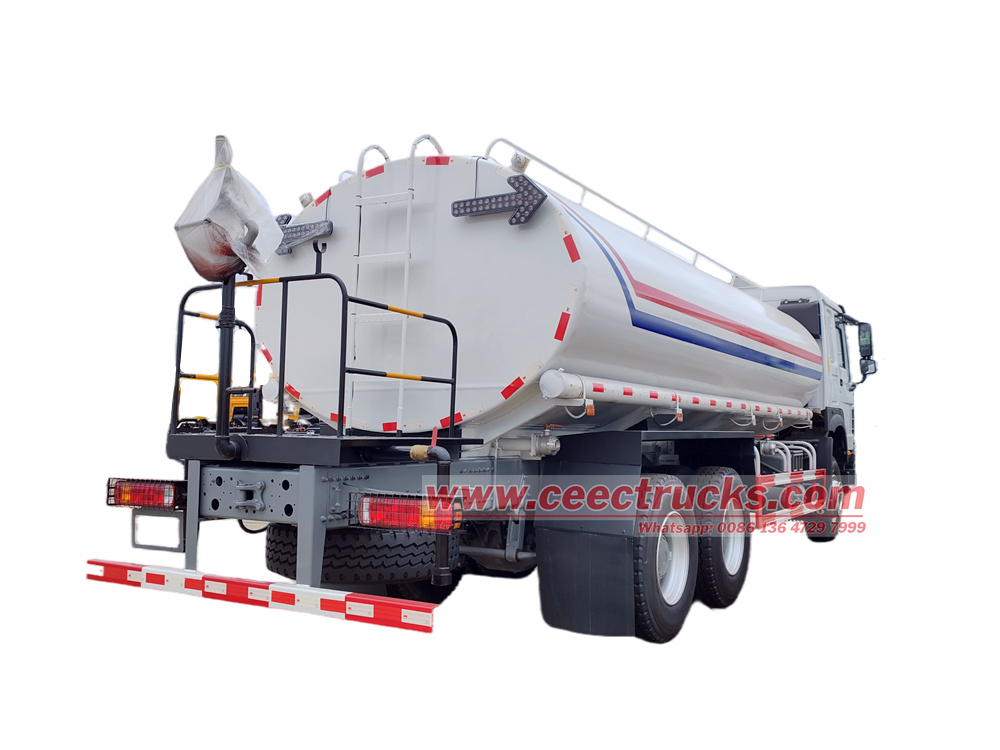

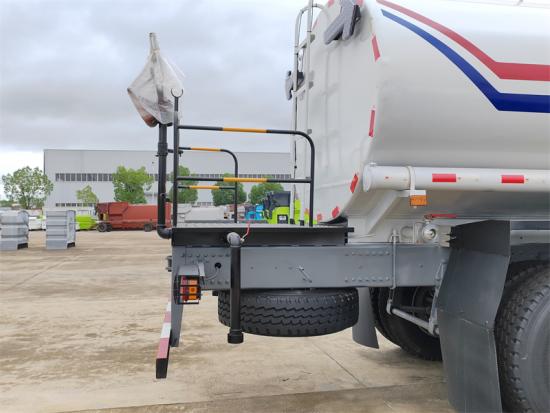

Protection et sécurité : L'arrière du véhicule est équipé d'une échelle de plateforme et de garde-corps, et le dessus du réservoir est équipé d'une passerelle antidérapante et de garde-corps, ce qui offre une grande sécurité aux travailleurs qui montent et descendent du dessus du réservoir pour les opérations et l'inspection.
Fonctionnement Principe de la pompe à eau centrifuge Weilong 80QZB(F) 60/90N(S) :
Le principe de fonctionnement de cette pompe à eau centrifuge Weilong repose sur la conversion de la force centrifuge en énergie. Avant sa mise en marche, elle doit être remplie d'eau d'amorçage pour purger l'air. En fonctionnement, la pompe entraîne la rotation à grande vitesse de la roue interne grâce à une prise de force (PDF). L'eau contenue dans la roue est projetée du centre vers la périphérie sous l'effet de la force centrifuge, créant ainsi une dépression à l'entrée. Sous pression atmosphérique, l'eau est aspirée en continu, assurant ainsi l'auto-amorçage.
Simultanément, le flux d'eau à grande vitesse pénètre dans la chambre de diffusion en forme de volute du corps de pompe. La section du canal d'écoulement augmente progressivement, réduisant la vitesse de l'eau et convertissant efficacement son énergie cinétique en énergie de pression. Enfin, ce flux d'eau à haute pression est refoulé par la sortie, alimentant les dispositifs de rinçage avant, de pulvérisation arrière et les canons à eau. Sa fonction « pompage-refoulement » est une application concrète de ce principe, aussi bien en mode pompage qu'en mode pulvérisation.
Scénarios d'application et avantages :
• Principaux avantages :
o Grande capacité et haute efficacité : sa capacité de 20 mètres cubes réduit la fréquence de remplissage d'eau et augmente l'efficacité par trajet.
o Adaptabilité multifonctionnelle : Combine les fonctions de pulvérisation frontale, de pulvérisation latérale et de canon à eau pour répondre à des besoins tels que le nettoyage des routes, l'irrigation des espaces verts et la lutte contre les incendies d'urgence.
o Stabilité à toute épreuve : Construit sur un châssis Sinotruk 6×4 avec une boîte de vitesses à 10 rapports, il s'adapte aux pentes et aux conditions routières boueuses, assurant une grande fiabilité.
• Scénarios applicables : Nettoyage des routes urbaines, suppression des poussières sur les chantiers de construction, entretien des espaces verts et refroidissement des grands sites événementiels.
★ Weichai WP10.340E22 Moteur Euro 2, super puissant
★ SINOTRUK HW19710 Boîte de vitesses à transmission mécanique manuelle à 10 rapports
★ 12 mois de pièces détachées à rotation rapide GRATUITES
★ Camion-citerne HOWO 20 m³ autorisé
★ Service de formation pour Camion arroseur Howo 6x4
Fournisseur et exportateur professionnel de camions de pompiers en Chine, nous fournissons des produits de haute qualité. réservoir d'eau camion. Nous garantissons une livraison rapide et une garantie de 12 mois sur notre camion. arroseur d'eau camion. Notre réservoir d'eau Nos camions sont vendus dans plus de 80 pays, notamment en Europe de l'Est et dans les pays de la CEI, en Afrique, en Asie du Sud-Est, en Amérique centrale et du Sud, au Moyen-Orient, etc.
