Comment faire fonctionner le camion compacteur à chargeur arrière HOWO 6x4 20cbm

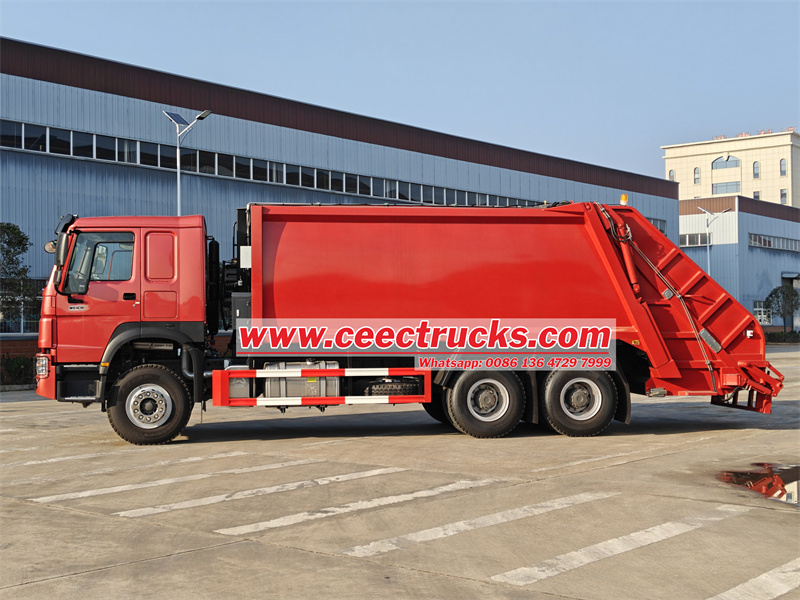

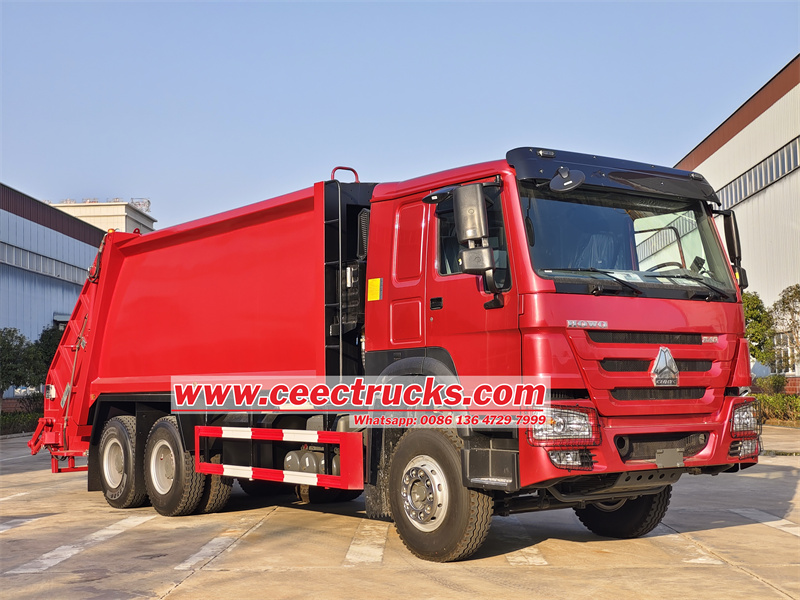

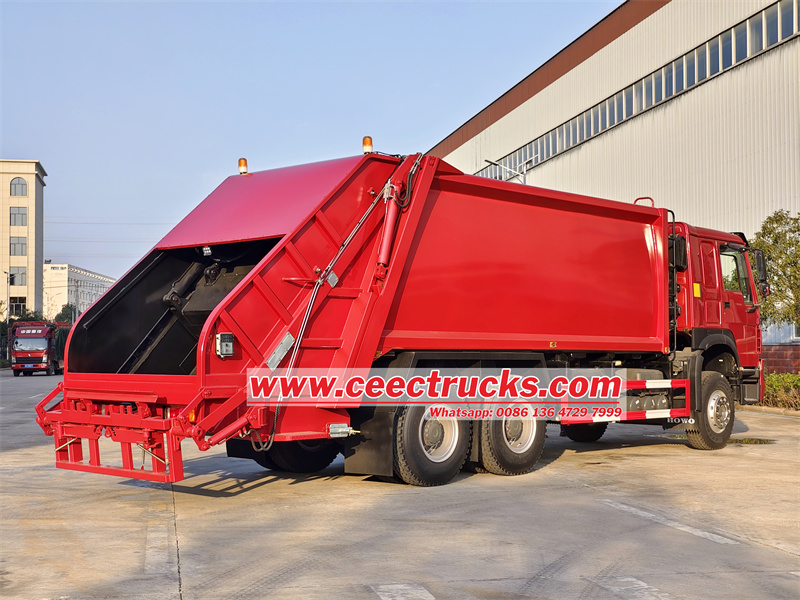

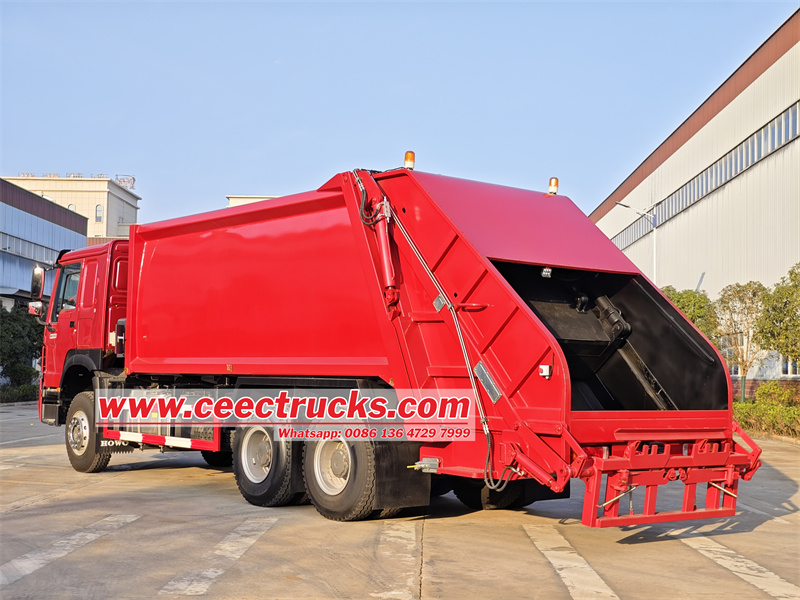

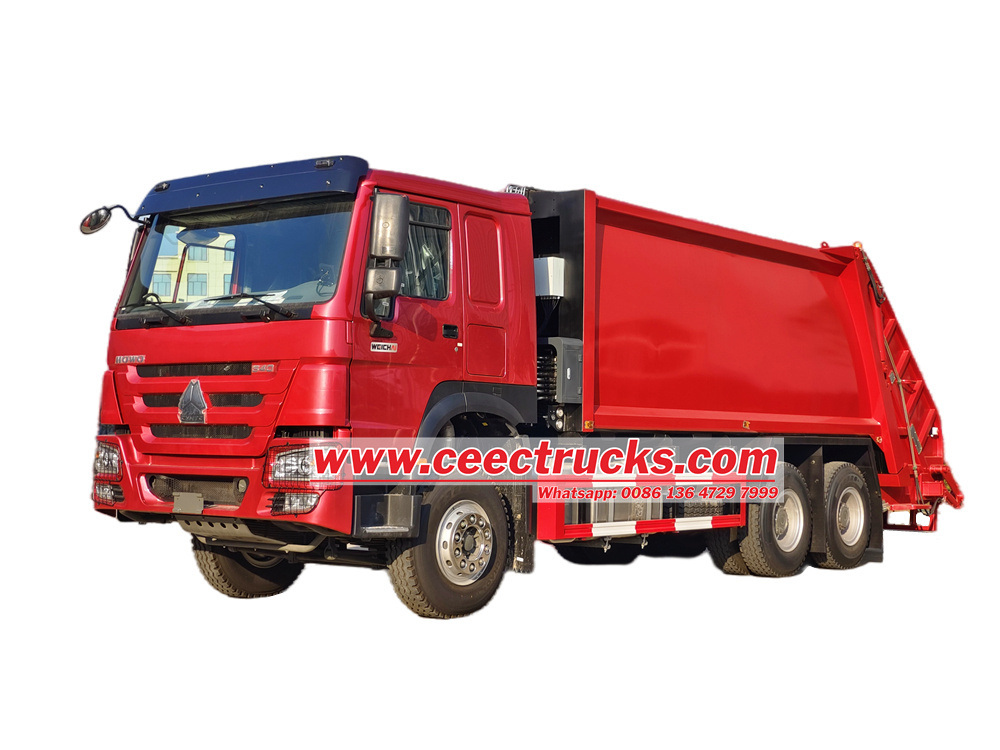

Le camion à chargeur arrière HOWO 6x4 20cbm est un véhicule puissant et efficace conçu pour la gestion des déchets. Il dispose d'un système d'entraînement robuste 6x4 et d'une grande capacité de 20 m3 pour la collecte et le compactage des déchets. Le camion utilise une technologie d'intégration électromécanique-hydraulique pour obtenir une intrusion, un concassage et un compactage efficaces des déchets. Avec sa forte capacité de chargement et sa conception compacte, il est idéal pour une utilisation dans les zones urbaines et suburbaines.

Procédure

1 Démarrer la pompe à huile

â Ouvrez le robinet à tournant sphérique sur la conduite d'aspiration d'huile entre la pompe à huile et le réservoir d'huile ;

â Le levier de vitesse est en position neutre ;

â Allumez l’interrupteur d’alimentation sur le panneau de commande principal et le voyant d’alimentation est allumé ;

â Démarrez le moteur conformément au manuel du châssis et accélérez de manière appropriée ;

â Appuyez sur l'embrayage et maintenez-le, mettez le levier de vitesse en position neutre, appuyez en même temps sur l'interrupteur de prise de mouvement, tournez le bouton en position marche et le voyant de prise de mouvement sur le moteur principal le panneau de commande est allumé. Cependant, si vous entendez le bruit des engrenages qui s'entrechoquent, vous devez appuyer sur l'embrayage, remettre le bouton de prise de force dans sa position d'origine et répéter l'opération.

â Relâchez lentement l'embrayage, la pompe à huile émettra un faible bruit de fonctionnement et s'il n'y a pas d'autre bruit, elle est entrée en fonctionnement normal.

2 Préparatifs avant le remplissage et le déchargement des déchets

Une fois que la pompe à huile a fonctionné de manière stable pendant 3 à 5 minutes, diverses opérations sur le panneau de commande principal peuvent être effectuées.

le système d'exploitation

1 Fonctionnement de la poignée

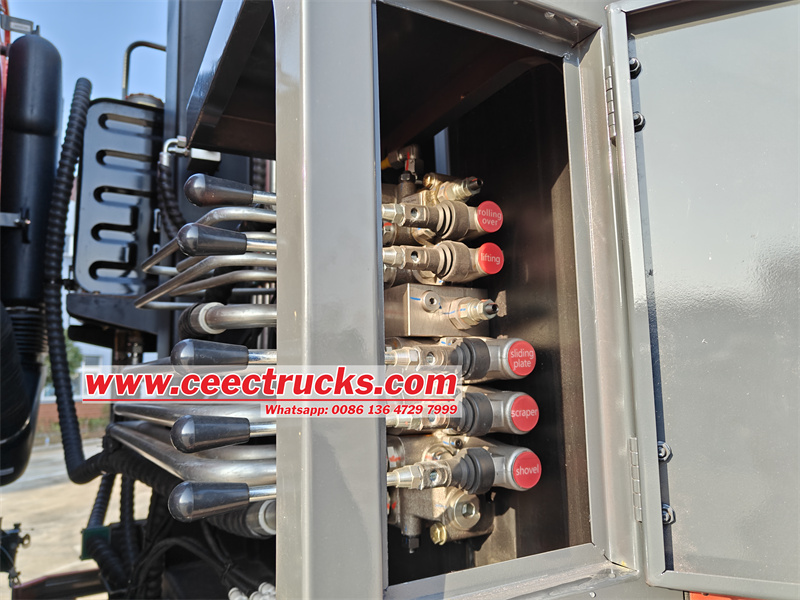

Lors de l'utilisation du système de commande par poignée, la vanne multivoie hydraulique peut être actionnée par la poignée pour obtenir l'action individuelle de tous les mécanismes. Ce mode de fonctionnement offre non seulement une grande commodité pour la maintenance et le débogage, mais peut également être actionné manuellement pour éviter les accidents ou les pannes pendant l'utilisation.

2 Fonctionnement manuel/automatique

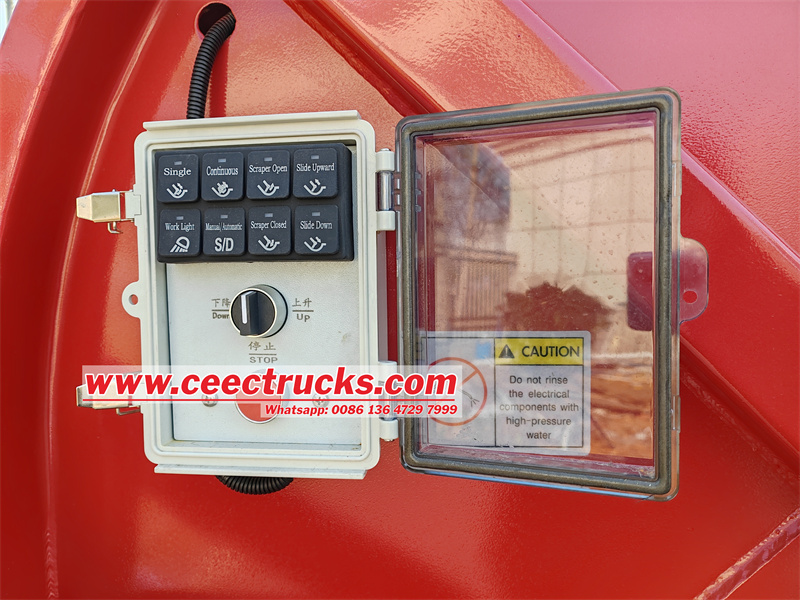

Les boutons « manuel » et « automatique » sur le panneau de commande arrière peuvent être commutés en fonction de la situation de chargement des déchets. Deux modes de fonctionnement de la commande électronique peuvent être sélectionnés pour effectuer les actions de chargement correspondantes.

3 Opération de chargement

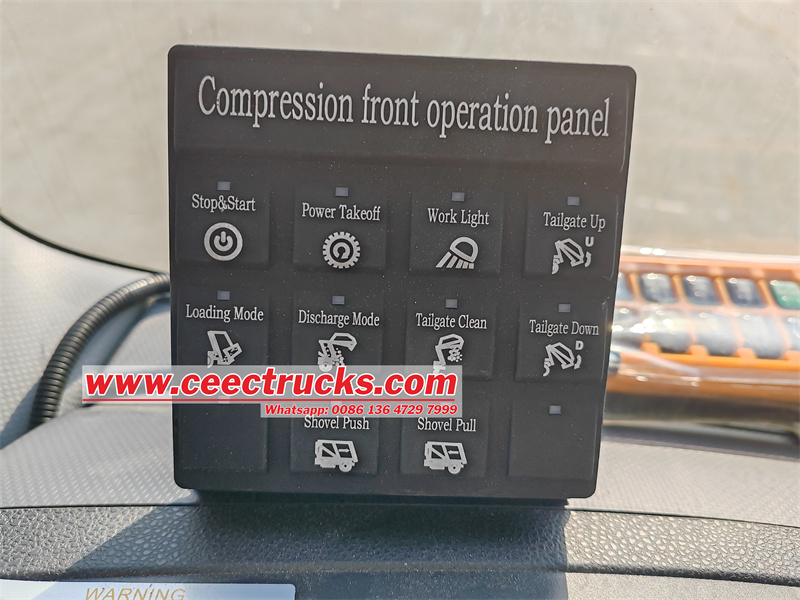

Avant l'opération de "chargement", vérifiez si le remplissage s'est bien mis en place et si le crochet de verrouillage a été accroché. Après confirmation, placez le bouton de sélection des conditions de travail sur le panneau de commande principal de la cabine sur le mode de fonctionnement « chargement », puis effectuez les opérations suivantes sur le boîtier de commande droit à l'arrière du véhicule.

4 Un cycle

Ouvrez la valve manuelle du couvercle de remplissage et ouvrez le couvercle de remplissage. Appuyez sur le bouton "un cycle", et la remplisseuse effectue un cycle dans l'ordre suivant : rotation du racleur → plaque coulissante vers le bas → pression du grattoir → plaque coulissante vers le haut et reste à la position de départ (pression du grattoir, plaque coulissante au point mort haut). . Afin de garantir une production sûre et d'économiser la consommation d'énergie de l'équipement, il est recommandé d'utiliser le fonctionnement « un cycle ».

5 Cycle continu

Lorsque les déchets sont versés dans la remplisseuse rapidement et continuellement, par exemple, lorsqu'un autre équipement est utilisé pour transporter en continu les déchets vers la remplisseuse, le mode de fonctionnement « cycle continu » peut être utilisé. À ce moment, le bouton « cycle continu » peut être enfoncé et le processus de cycle décrit en 3.4.4 sera automatiquement répété.

6 Arrêt

Il existe deux manières de s'arrêter : l'une est un arrêt normal, ou "pré-arrêt", et l'autre est un "arrêt d'urgence". Après avoir arrêté l'opération de remplissage de quelque manière que ce soit, vous pouvez utiliser le bouton « un cycle » ou « cycle continu » pour reprendre l'opération.

"Pré-arrêt" : Appuyez à nouveau sur le bouton "cycle continu". Selon le programme de contrôle installé, le mécanisme de remplissage terminera le cycle de fonctionnement en cours et s'arrêtera à la position de départ.

« Arrêt d'urgence » : lorsque le bouton rouge « arrêt d'urgence » est enfoncé, le mécanisme de remplissage s'arrêtera immédiatement à la position de fonctionnement actuelle. Cette méthode d'arrêt est utilisée en cas d'urgence.

7 Opération de déchargement

Préparation

Lors de l'utilisation du camion poubelle, les deux types de travaux, remplissage ou déchargement, ne sont pas effectués immédiatement, donc lors du déchargement, il est généralement nécessaire de préparer l'opération dès le début selon les modalités décrites dans les articles. 3.2.1 et 3.2.2 ci-dessus.

Déchargement

Appuyez sur le bouton « Loader Lift » et le chargeur commence à se soulever. Une fois le chargeur mis en place, relâchez le bouton « Loader Lift » et le chargeur arrête de soulever. Appuyez sur le bouton « Push Plate Push Out » et la pelle poussera les déchets vers l'arrière. Une fois les déchets complètement expulsés, relâchez le bouton « Push Plate Push Out » et la pelle poussée cesse de pousser.

S'il y a des déchets résiduels, appuyez sur le bouton « Push Plate Retract », laissez la pelle se rétracter pendant un moment, relâchez le bouton « Push Plate Retract », puis appuyez sur le bouton « Push Plate Push Out » pour pousser vers l'extérieur. les déchets résiduels. Une fois les déchets poussés et déchargés, laissez la pelle poussée à l'arrière de la poubelle (rétractée d'environ 500 mm).

Après le déchargement des déchets, s'il y a des déchets résiduels dans le seau de remplissage, appuyez sur le bouton « nettoyer » sur le panneau de la cabine, et le mécanisme de remplissage sous pression effectuera un « un cycle » pour nettoyer les déchets à l'intérieur du remplisseur.

Appuyez sur le bouton « remplissage vers le bas » et le remplissage tombera. Lorsque le remplisseur se met en place et que le crochet de verrouillage est verrouillé, relâchez le bouton « remplissage vers le bas », l'action « remplissage vers le bas » du remplisseur s'arrête et toute l'opération de déchargement des déchets est terminée.

8 Fonctionnement du mécanisme du godet

Les mécanismes de godet, de godet et de levage du godet sont tous actionnés sur le panneau de commande arrière, et les boutons de rotation et de déchargement du godet sont partagés. Les boutons de rotation et de déchargement du godet utilisent des boutons de réinitialisation automatique.

Lorsque vous suspendez une poubelle, tournez le bouton « vers le haut » pour que le crochet suspende la poubelle en toute sécurité, puis tournez le bouton « vers le haut » jusqu'à ce que la poubelle soit mise en place. Une fois les déchets dans la poubelle déchargés, tournez le bouton « bas », et la poubelle tourne et se réinitialise jusqu'à ce qu'elle touche le sol et se détache du crochet. Sortez la poubelle et l'opération est terminée. Lorsque la poubelle est mise en place, s'il reste des déchets dans la poubelle, tournez le bouton « bas » pour faire basculer la poubelle pendant un moment, puis tournez le bouton « haut » pour la renverser à nouveau et la vider.

9 Commande manuelle

Après avoir appuyé sur le bouton « Contrôle manuel » sur le boîtier de commande de la queue, vous pouvez contrôler manuellement le grattoir pour qu'il tourne vers le haut, le grattoir pour appuyer vers le bas, le skateboard pour monter et le skateboard pour descendre

Rotation du grattoir : appuyez sur ce bouton en mode manuel, le grattoir tourne vers le haut, relâchez ce bouton et le grattoir s'arrête

Appui grattoir : Appuyez sur ce bouton en mode manuel, le grattoir appuie, relâchez ce bouton et le grattoir s'arrête

Skater up : Appuyez sur ce bouton en mode manuel, le skateboard monte, relâchez ce bouton et le skateboard s'arrête

Skater down : Appuyez sur ce bouton en mode manuel, le skateboard descend, relâchez ce bouton et le skateboard s'arrête

10 Fin des opérations de chargement et de déchargement

Une fois les opérations de chargement et de déchargement ci-dessus terminées, les opérations suivantes doivent être effectuées dans l'ordre.

1. Appuyez sur le bouton "charger". Il n'existe pas d'étape de ce type pour les opérations de déchargement.

2. Débranchez la prise de mouvement conformément aux procédures d'utilisation.

3. Appuyez et maintenez enfoncé le bouton « Alimentation » sur le panneau de commande principal pour couper l'alimentation.
